更新: 2016年5月31日 サウンド： 矩形波のディチューン〜２種類のノイズ〜 音程を変えた５つの矩形波〜エンベロープをかけたノイズ |
 PHOTO: 石塚 壮 開発スタッフ 開発メモ NKKスイッチズの照光トグルスイッチに交換 更に外部からスイッチを光らすための端子を追加 |
初期のパソコンやゲームマシンに搭載されていたサウンドチップ（ゲーム基板に詳しい方、もしくは元PC6001、X1ユーザーのあなた！ そうです、俗にPSGと呼ばれていた、あのベストセラー・チップ AY-3-8910です。）を８つのスイッチでON/OFF、つまり手動で８ビット命令を送ってコントロール。 本体表面にある８つの赤いトグル・スイッチが８ビットのデータを決定し、青いボタンは命令の選択、黄色いボタンは選択された命令のデータ値を入力する。赤いボタンはリセット。 実際の入力は、まず制御したい命令を選択、その命令が２進数でどのように表されるか自分で調べ、その結果をトグル・スイッチに設定、 青いボタンを押すことにより命令が選択される。次にそこに入力したいデータ値を２進数に変換（例13＝00001101）、それをトグルスイッチで設定、黄色いボタンを押す。 恐ろしくユーザー・インターフェースの悪い、人間とコンピューターの関係を逆転させるシンセサイザー。 |
パフォーマンス
|
ロビーさんに撮って頂いた３号機のライブの動画 2007年3月17日（土）江古田フライングティーポット 「世界先端音楽家集会シリーズVol.6」より 画像をクリックすると再生ページに移動します。  |
|

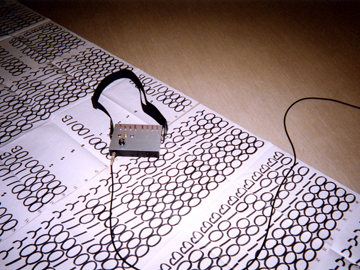

「マン-マシン・インターフェースに関する考察Vol.1」 模造紙に書かれた"0"と"1"によるデータを、 淡々と入力して音を出していく３号機使った作品。    |
開発の歴史
|

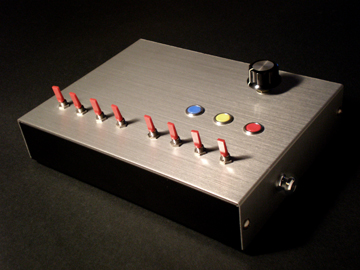

最初のポータブル・タイプ |
 PHOTO: 石塚 壮 開発スタッフ 開発メモ |
このタイプになってから、持ち運びが楽になった上、
ショルダーできるようになったので、ライブやパフォーマンスで大活躍。 その後、 NKKスイッチズの照光トグルスイッチの存在を知り、 スイッチが光ったら面白いなと思って交換しようとしたが、 うまく取り付けられなかったので、新しいケースへの移植を決意。 現在のモデルとなる。 |
|

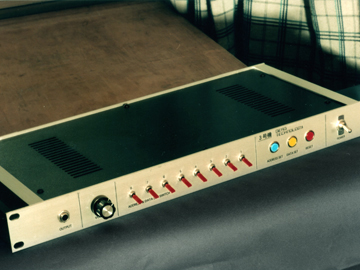

ラックタイプ |
 PHOTO: 石塚 壮 開発スタッフ 開発メモ |
最初のモデルはラック・タイプでした。高橋 大さんの手によるケース加工は、
本当に美しく大変素晴らしいものでした。 ライブへの持ち運び、ショルダーして演奏したかったことなどから、 1999年夏に、別のケースに回路を詰め直すことにしました。 いつかもう一台分、中身の回路を作ることも考えているので、 その日のために、部品や基板を取り外したこのラックケースは、 大切に保管しています。 |
|
|
