●序 |
|
弁慶氏のヨネミンの研究を参考に、さらに自分なりにやってみた。 (なお、文中の回路図は、弁慶氏制作のものに書き込みました。有難うございました。) |
|
●「抵抗をはさんでみる」の発展形 ～演奏がしやすいように調整できるぞ～ |
|

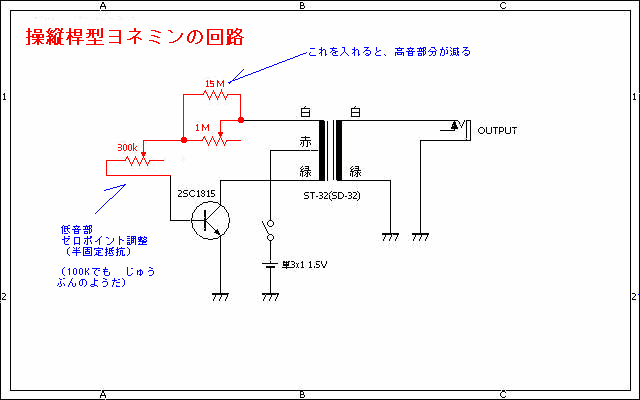

・低音部ゼロポイント調整 抵抗は抵抗でも、半固定抵抗をはさみ、チューニングすると、 「ブツ ブツ」音で演奏にならない部分を、無くすことができるぞ （私の組み立てた ほぼ全部のヨネミンに、つけてます） ・高音部の調整 高音すぎて 使いたくない音があるなら、 あるいは高音部分をすぎて 音が出ない所があるなら、 強い抵抗を並列つなぎにすると、それを無くすことができるぞ。 （操縦桿型ヨネミンにつけました） |

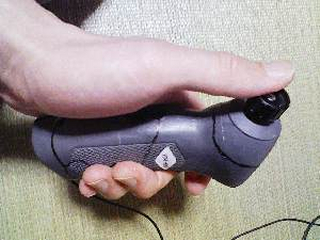

操縦桿型ヨネミン
|
●「トランスを換えてみる」の発展形 ～音域の広いヨネミン（山ト壱号仮称）ができました～ |
|

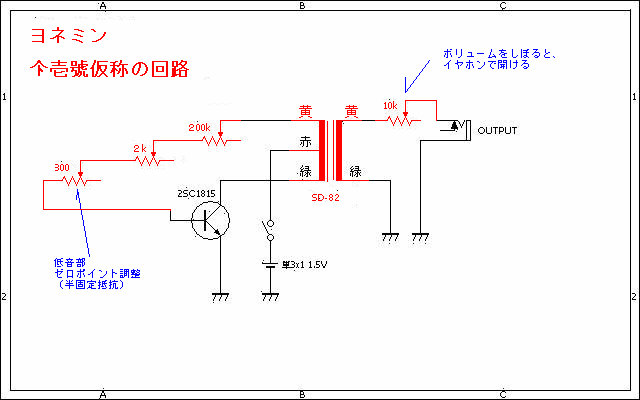

弁慶氏は、低音を作ったから、私は高音を作ろうと、 抵抗の弱い、ＳＤ－８２を使用したところ、高音もすごいけど、 低音は通常のヨネミンより低い、音域の広いヨネミンができました。 ただし、操作はしずらい、くせのあるヨネミンです。 尚、山ト壱号を超えようと、ＳＴ－８３を使用したところ、低い音が出ない。 どこかに、ちょうどよいトランスの抵抗があるはず、今後の楽しみです。 （※なんだか、こった文字を使うと表示できないなー。ヤマトは山カンムリにカタカナのトなんだけど。） |

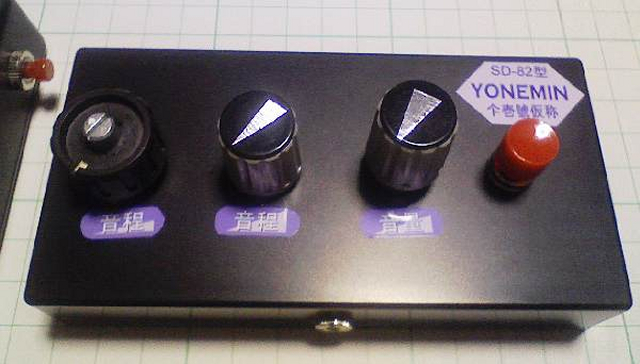

山ト壱号(仮称)
|

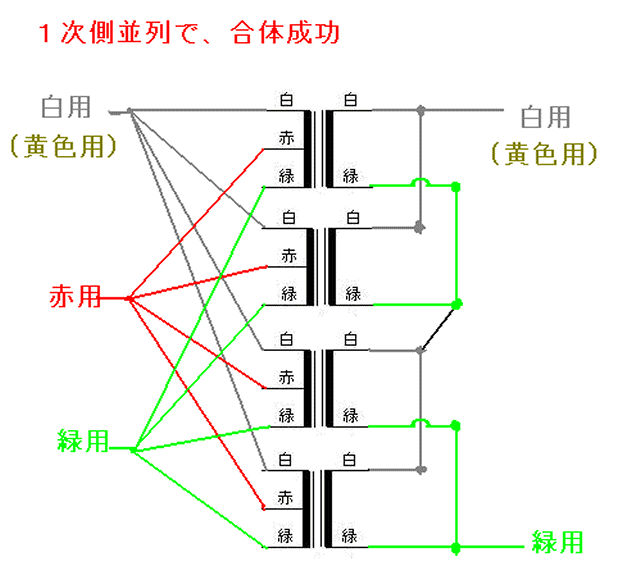

●「４つのトランスが、合体できました！」 |
|

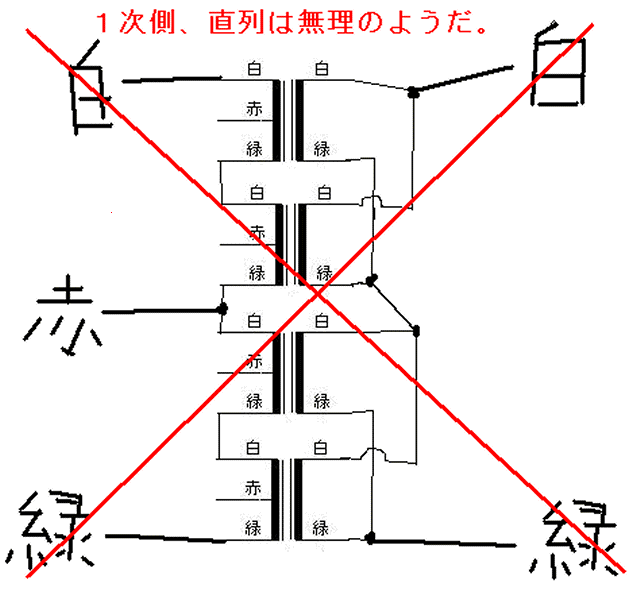

並列つなぎとか、直列つなぎとかを、考えると、より極端な抵抗のトランスになるだろうと考え、やってみた。 結果、１次側の並列は可能だが、直列はたぶん不可能。という結果に。１次側並列で、いろいろやってみた。 ・ＳＤ－８２ ４つの場合 いい音だけど、山ト壱号仮称より、低い音が出ない。 音程用の可変抵抗は、山ト壱号より抵抗の低い物ですむみたいです。 ・ＳＤ－１０８ ２つと、ＳＤ－８２ ２つの場合 ＳＤ－８２ のような音に、ブツブツ音がまじり、いやな音に。 ・ＳＤ－８２ ３つと、ＳＴ－８３ １つの場合 音が少し、濁ったような音になってしまった。 逆に、キレイな音になる組み合わせは、ないだろうかな。 ・ＳＤ－１０８ ４つの場合 通常のヨネミンベースよりも、音がいくらか大きくなったように聞こえた。 音程は、通常のヨネミンベースとほぼ同じ。 音程用の抵抗は、通常のヨネミンベースよりも低い物ですみます。 これは、使い道がありそうです。 |
|

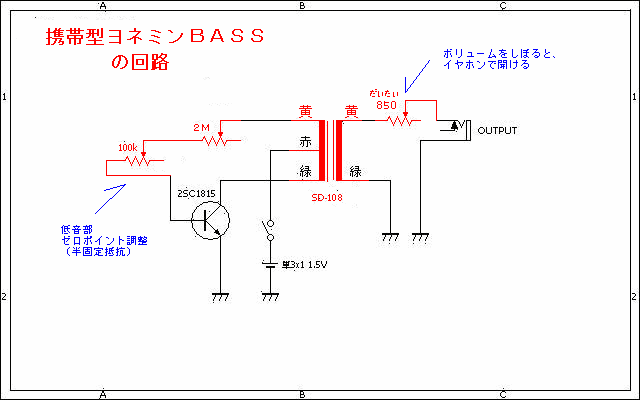

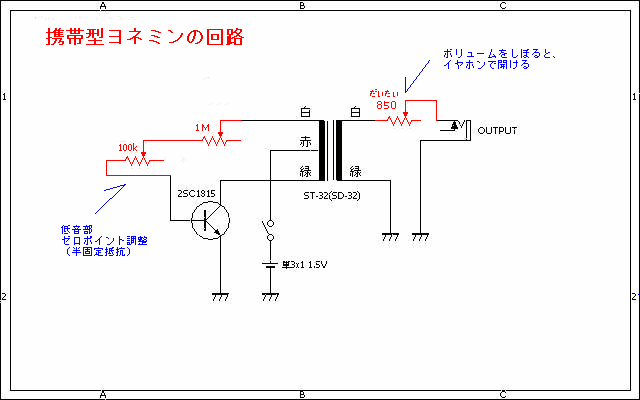

●独自のアレンジ、「携帯用に、イヤホン用ボリューム」 |
|
どうも、演奏が下手な私の場合、まわりに迷惑をかけてしまい、 イヤホンで聞ければなーと。それに、コンパクトサイズにまとめれば、 いつでも どもでも携帯していける。 弁慶氏の実験と同じように、「出力側の抵抗の影響」が音程にもあるようですが、 イヤホンで、聞くにも大丈夫です。 |

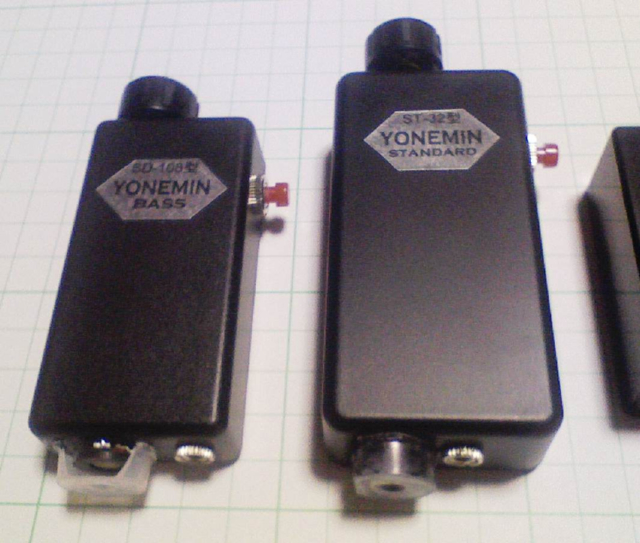

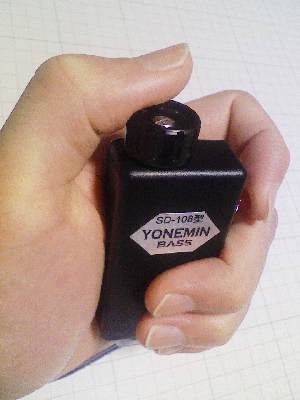

携帯型ヨネミンベース、携帯型ヨネミン
携帯型ヨネミンベース
|
そして、、、 演奏が下手な私は、ヨネミンの自働演奏を、考え中。 「シーケンサーのような物」を作るつもりです。 |
|
●その他の発見 |
|
・弁慶氏の使っているトランジスタ、「パワートランジスタ２ＳＤ８８０」 ２ＳＣ１８１５とくらべて、弁慶氏は「音が太い」と表現しているけれど 私の表現なら「音がマイルドでやさしい」という印象です。 ただし、多少 低音が出なくなるみたいです。 どちらのトランジスタも、よい音ですよ。ただ、好みは分かれると思います。 ・２つのヨネミン（私の場合、携帯用と山ト壱号）で、全く同じ音を出して、 １つのスピーカーで聞く場合 ほんの少し、音がずれると、、、、 「ヘメーー へメーー へメーー」と、不思議な音がする。 二つのヨネミンを、うまく合体させれば、ヨネミン ダブルフォーン（仮称）とでも言うべき、新型ヨネミンが作れるかも？ その後、どうなったか、、、 |
|

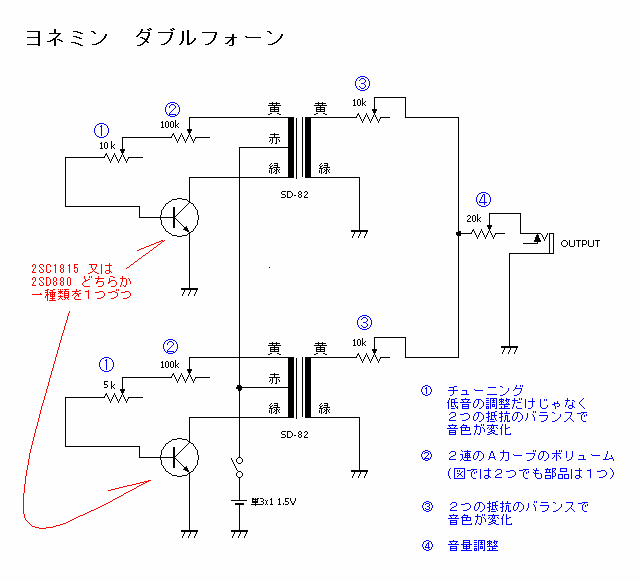

●不思議な音のヨネミン「ヨネミン ダブルフォーン」できました。 |
|

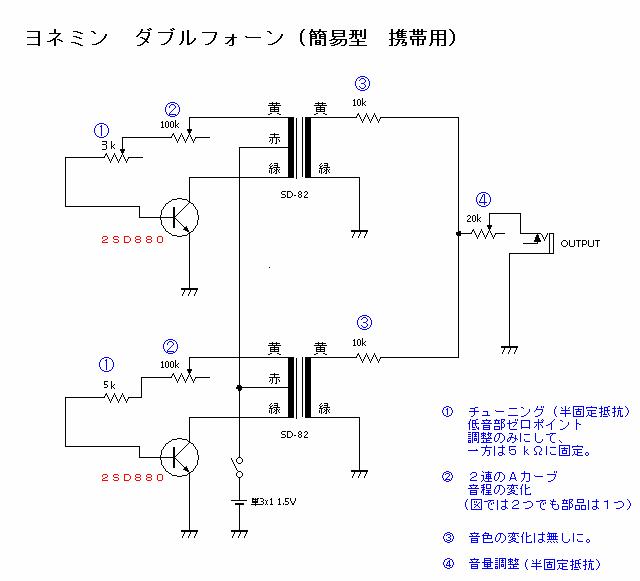

山ト壱号を２つ合体させたような物です。 なぜ、山ト壱号を使うかと言うと、音が重なるぶん音域が狭くなると思って、 音域の広い、山ト壱号をえらんだんです。 実際やってみると、へメー へメーと言うよりか、予想外にファンキーな感じの音に。 トランジスタは、２ＳＣ１８１５を使うと、高音の強い金属的な音に。 ２ＳＤ８８０を使うと、少しやさしい材木的な（？）音に。 （材木的な音って表現が変かな） ちなみに、通常版と簡易型の携帯用、２つ作ったので、さらにその２つを、 １つのスピーカーにつないで、同じ音を出したら、、、 「うげえええ！！！」テレビの砂嵐をファンキーな感じにしたような不快な音に。 |

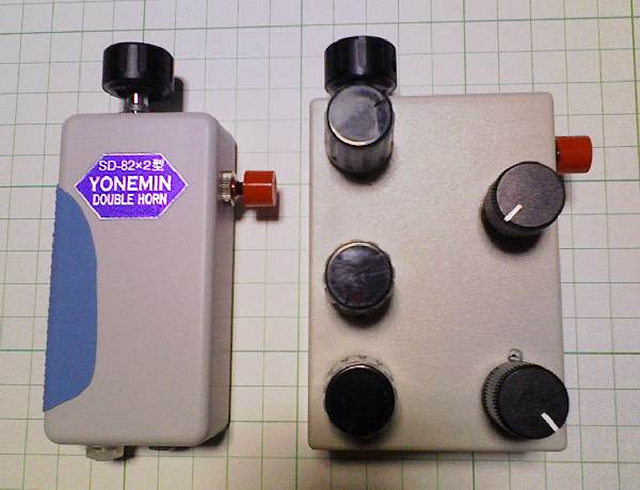

ヨネミン ダブルフォーン 簡易型の携帯用と通常版

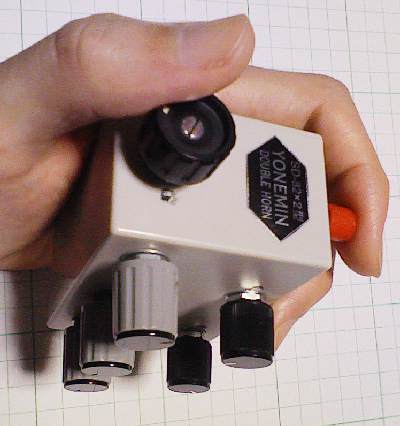

ヨネミン ダブルフォーン通常版
|
●「山ト壱号を超えるヨネミン」できました。 |
|

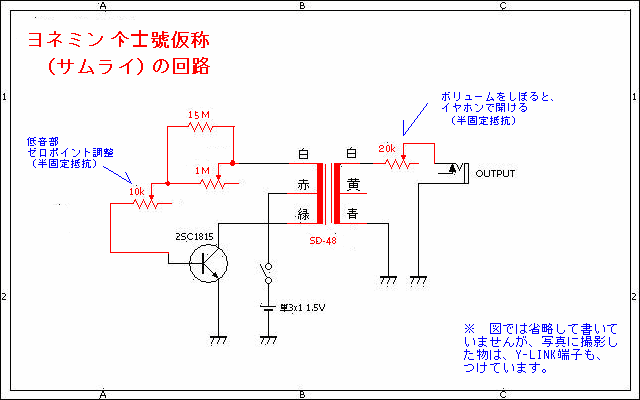

山ト壱号よりも、音域の広いヨネミン。 山ト十一号 → 山ト士号 → サムライ １１号だからコードネームは、サムライだ！（って 変なネーミングです。）（笑） 低音が山ト壱号よりも低く、高音は山ト壱号より劣るものの、 通常のヨネミンに１ＭΩをつけた物と同等なくらい高い音も出ます。 だから、サムライのほうが、使える音域が広いと思います。 サムライの欠点としては、トランスの寸法がデカイってことですけど。 あと米本氏をまねして、小さな平滑くん「平滑くんＪＲ．」を作ってみたので、いっしょに写真をとりました。 |

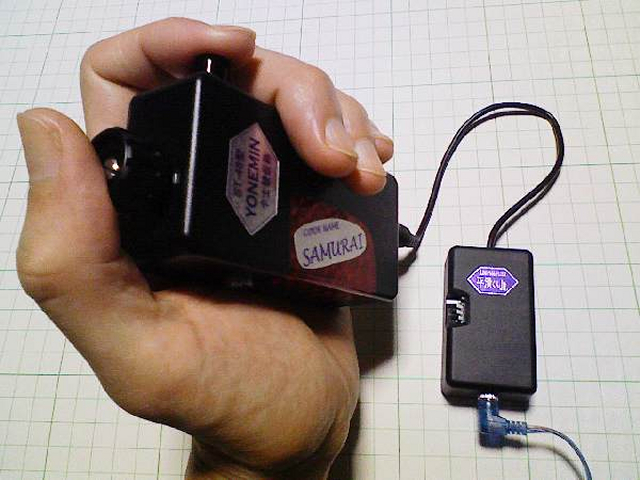

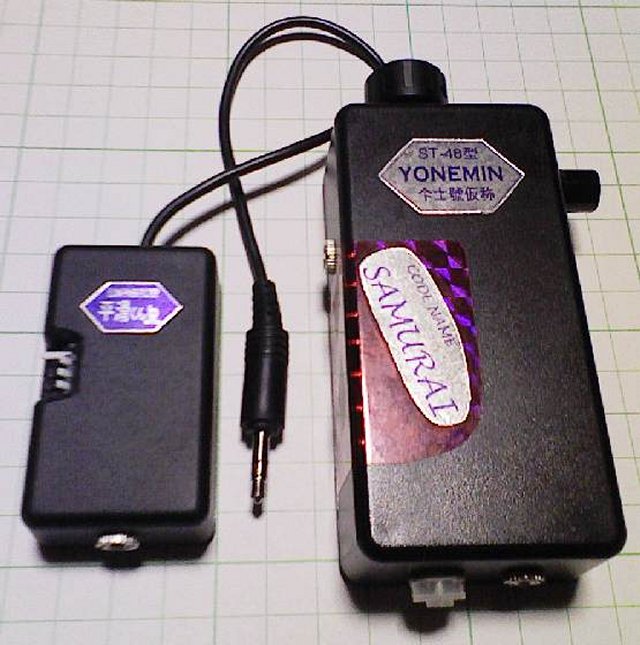

平滑くんＪＲ．とサムライ
平滑くんＪＲ．とサムライ
|
●「「トランスの合体、良い音みつけました」 |
|
ＳＴ－４８とＳＴ－３３の組み合わせが、良いようです。 ２次側に、まんなかに黄色があり、８Ωのほかに４Ωもあるので、２つずつ４つ合体ではなく、１つずつで２つで大丈夫でした。 サムライよりは、音域がせまいものの、なんとなく良い音がします。 |
|
山ト壱号と、サムライ、誰か楽器らしい、いい名前つけてくれないだろうかな。 ちなみに、ダブルフォーンって、自動車のクラクションの名前からとりました。 これも、いい名前ないかなー。 |
|

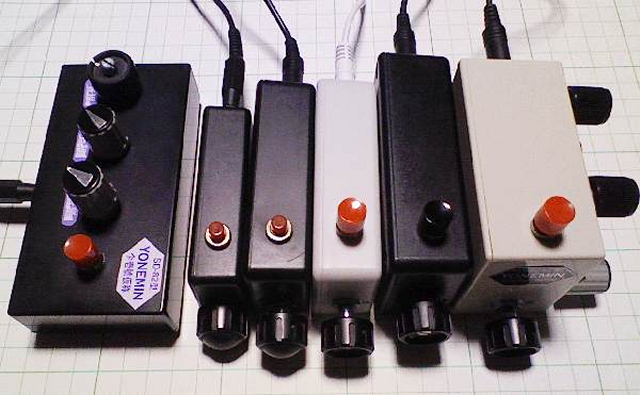

●並べてみたら、、、 |
|
私が作るヨネミンは、最初に操縦桿型を作った影響で、縦型が多いけど、 並べてみたら、縦型の利点に気がついたんです。 本家の横型は、両手で握って、縦型より安定して演奏できそうですが、 縦型は、「もしも、オルガンを作るなら」と言う発想なら、そのまま鍵盤になりそうです。 大きさを、そろえないと、変ですけどね(笑)。 「山ト進歩さんのヨネミン研究・改造レポートⅡ」へ続きます。 |
